基于STM32平台的电力集中器解决方案

作者:angelazhang时间:2014-12-18

基于STM32平台的电力集中器解决方案

◇ 产品方案说明 ◇


STM32F103VET6是ST公司推出的基于ARM Cortex内核的高性能处理器,具有1.25DMIPS/MHz的处理能力。通过SPI总线与电力载波芯片MI200E进行通信,该芯片是弥亚微电子推出的高性能电力线载波芯片,具有电力载数据波编解码,电力线载波监听等功能,通过软件实现标准的DL/T 645及DL/T 698协议标准,实现自动组网路由算法。485通信采用Intersil公司出品的ISL3152,具有±16.5KV ESD保护功能。存储芯片E2PROM采用ST公司的M24256,容量为32K字节。大容量Flash采用ST公司的M25P64,容量为8M字节,用于存储抄表信息、路由表。实时时钟采用Intersil公司出品的ISL12022M,该芯片内置高精度晶振,具有模拟/数字PPM补偿功能,具有±5PPM的超低温漂指数,保证了集中器内部时钟的精准。GPRS通信模块采用的是中兴通讯出品的GPRS模块ME3000,兼容GSM850、EGSM900、DCS1800、PCS1900四种通信模式。集中器通过GPRS根据主站下发的命令把各数据传送到主站,以实现用电情况的自动抄表,方便电力局的收费及管理。


◇ 产品特性 ◇


220V交流电接入

载波发射功率0.4W,载波通信距离200m
每台集中器至少可以管理1000台单相表和200台三相表
24小时内抄读成功率100%,数据准确率100%
可接受主站校时命令,计时误差≤0.5s/天
瞬时或长时间断电时,数据不会被误读或丢失,数据保存时间为10年
月数据保存一年以上,日数据保存两个月以上,重点户数据保存两个月以上


◇ 评估板 ◇

STM32F103VET6评估板

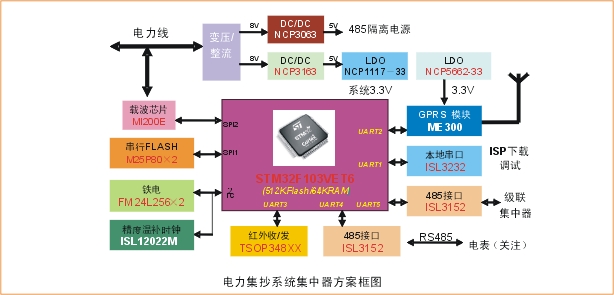

◇ 组成框图 ◇

STM32F103VET6组成框图

◇ 器件选型表 ◇

产品型号 描述
STM32F103VET6 高性能ARM Cortex-M3核MCU
MI200E 高速电力线载波芯片
M24C64-WMN6TP 8K字节EEPROM
M25P64-VMF6TP 8M Flash
ISL3152EIBZ-T 485接口芯片
NCP3163 升压/降压/反相开关稳压器,具有3.4A电流驱动能力


数据手册

STM32F103VET6 产品数据手册(英文)
