NU506-SOD123恒流芯片取代传统的电阻分压1206应用电路图

发布人:NU501 时间:2025-07-02 收藏

NU506 ND20.jpg

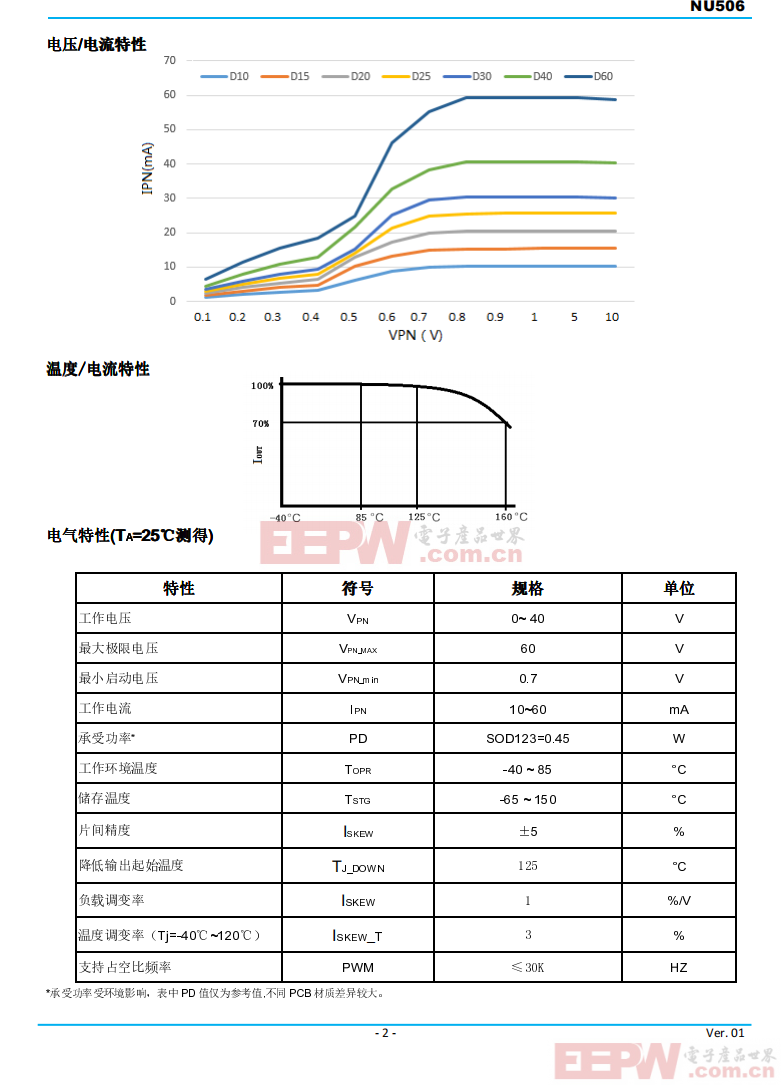

NU506 是系列产品,有丰富的电流档位可选。具有

良好的负载调变率,能适应较宽的电源电压及负载电压

波动,有效解决 LED 灯带前后亮度不一致的问题。

NU506 近似于普通电阻的特性,Vpn 只要有电压就

有电流经过,能适应各种调光应用。 0.7V 即可进入恒流

区,也接近于电路复杂的驱动芯片。NU506双引脚设计,

在各种 LED 产品的应用中取代传统的分压电阻。采用

SOD123 封装形式,完全兼容主流 LED 灯带的分压电阻

1206 封装。无需再设计专用 PCB,应用便捷。

NU506 具有过温保护功能,其特点是电流斜坡下降。

当芯片温度在-40℃~125℃时,保持设定电流输出,125℃

时,过温保护功能激活。开始减少电流输出降低芯片功

率,160℃时输出电流降低设定电流约 70%,当温度下降

时电流提升,保持温度与电流的平衡
