低成本的VGA信号传输解决方案
|
|||||||||
|
|||||||||

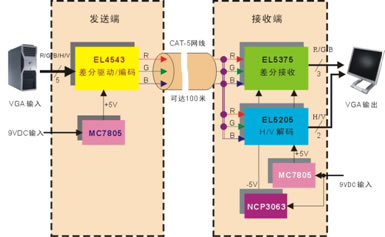

| 将计算机主机输出的VGA视频信号进行100米以内的距离传输，力源公司推荐Intersil公司芯片组方案，芯片组包括EL4543、EL5375、EL5205，以实现CAT-5网络线的远距离传输。方法是VGA视频信号中的三路RGB信号通过EL4543转换为差分信号，同时将水平、垂直同步信号经过编码以共模电压方式加载到差分的RGB信号上，使用CAT-5网络线中的三对双绞线即可将VGA信号传输出去，在接收端使用EL5375将差分信号还原为单端的RGB信号，同时使用EL5205解出水平、垂直同步信号，最终输出到标准VGA显示终端上，重现发送端发送的图像。 | |||||||||
|
|||||||||
|
|
||||||||
|
|||||||||
|
|||||||||
| ◇ 器件选型表 ◇ |
| 产品型号 | 描述 |
| EL4543IUZ-T7 | 三差分双绞线驱动器 |
| EL5375IUZ-T7 | 550MHz三差分信号接收器 |
| EL5205ISZ-T7 | 700MHz双路电压反馈放大器 |
| NCP3063BDR2G | 1.5A反相开关调节器 |
| MC7805BD2TR4G | 1.0A三端正固定电压稳压器 |
| PSCDS74T-330M | 3.3µH电感 |
| PSCDS0403T-3R3M | 3.3µH电感 |
|
|||
| EL4543 产品数据手册（英文） | |||
| EL5375 产品数据手册（英文） | |||
| EL5205 产品数据手册（英文） |
