脉冲宽度鉴别器的电路信号产生 电路图

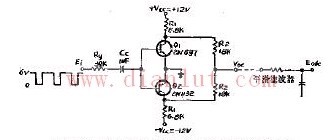

如图所示的简单脉冲宽度鉴别器中,其输出电压随输入信号占空比线性变化,矩形输入信号的幅度变换并不影响输出,因为Q1和Q2工作于开关状态。这个鉴别器用于自平衡伺服回路,在此回路中,R2是连结到伺服马达上的一个电位器。
其时间常数R2Ce,必须大于输入波形的周期,这就为"导通"晶体管提供了恒流基极激励,此电流必须足以使截止"晶体管的基极接地,并且被"导通"晶体管的发射极反向偏置。
电路设计->信号产生电路图->其他信号产生器电路图->脉冲宽度鉴别器的电路信号产生 电路图
如图所示的简单脉冲宽度鉴别器中,其输出电压随输入信号占空比线性变化,矩形输入信号的幅度变换并不影响输出,因为Q1和Q2工作于开关状态。这个鉴别器用于自平衡伺服回路,在此回路中,R2是连结到伺服马达上的一个电位器。
其时间常数R2Ce,必须大于输入波形的周期,这就为"导通"晶体管提供了恒流基极激励,此电流必须足以使截止"晶体管的基极接地,并且被"导通"晶体管的发射极反向偏置。
