基于HFC9561B构成的多功能电子门铃控制电路

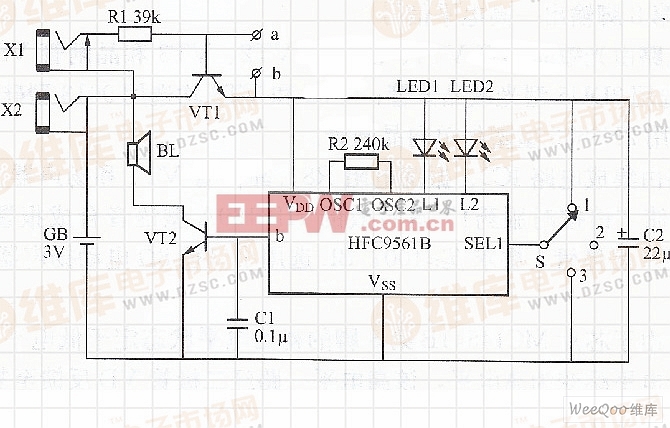

　　利用HFC9561B型语音集成电路构成的多功能电子门铃典型电路如图所示，当有客人按动按钮时，该电路能发出响亮的模拟音效，同时驱动两只发光二极管发光。另外，该电路除用作门铃外，还具有防盗报警、水位检测以及婴儿报尿等多种用途。
1．电路结构及主要元器件选择
　　由图可知，该多功能电子门铃由电源电路、门铃控制电路组成。其中电源电路由电池GB、电子开关VT1和滤波电容器C2组成。实际应用时，GB选用2节5号电池串联供电；VT1选用9013型硅NPN晶体管，要求β≥100。
　　门铃控制电路由集成电路IC、振荡电阻器R2、发光二极管LED1、LED2、音效选择开关S、晶体管VT2、扬声器BL和两芯插座X1、X2等元器件组成。实际使用时，IC选用HFC9561B型语音集成电路，该芯片能够发出4种不同的模拟语音，同时还能驱动两只发光二极管闪烁，它发出的语音受芯片的两个选声端SEL1、SEL2进行控制，本电路只使用其中的三种语音，第二选声端SEL2悬空不接，当SEI1接VDD时，输出音效为消防车电笛声，SEL1悬空时，输出音效为警车电笛声；若SEL1接Vss，则输出音效为“叮当、叮当”双音声；LED1和LED2可用普通圆形红色发光二极管；S选用1×3小型拨动式开关；VT2选用9013型硅NPN晶体管，要求β≥100；BL选用YD50-1型8Ω、0.2W电动扬声器；X1和X2均选用φ2.5mm口径的两芯插座。
2．工作原理
　　该电路用作门铃时，需在X2插孔里插入一个带电铃按钮的两芯插头，按钮装在门外，音效选择开关S接Vss端。客人来访时，按动按钮，电子开关VT1得电导通，HFC9561B通电工作，从输出端b输出“叮当、叮当”双音声信号，该信号经VT2放大后驱动扬声器B发出响亮的模拟音效，同时，驱动两只发光二极管LED1、LED2闪烁发光。当无客人到访时，则VT1及HFC9561B失电停止工作，电路处于监控状态。
　　当用作防盗报警时，可将SEL1悬空或接VDD，并拔去X2里的插头，在接线柱a、b间接细漆包线，此时由于VT1发射结被漆包线短路，VT1处于截止状态，扬声器BL无声。如果将a、b间的短路线布置在门窗上，当有人破门而入时，势必会扯断漆包线，BL就立刻报警，同时LED1、LED2闪烁发光。防盗报警还可以采用另外一种形式，请读者根据电路自行设计。
　　用作水位检测或婴儿报尿时，可用敷铜板做一个湿敏探头，探头置于水箱适当位置或放人婴儿的尿布里，插头则插在X1里。由于R1被悬空，VT1截止，HFC9561AB不工作。当水箱水满或婴儿尿湿时，由于水和尿液的导电性，VT1由截止转换为导通，芯片通电工作，BL－发出模拟音效，同时发光二极管闪烁。此时音效选择开关S宜接Vss．

利用HFC9561B构成的多功能电子门铃
