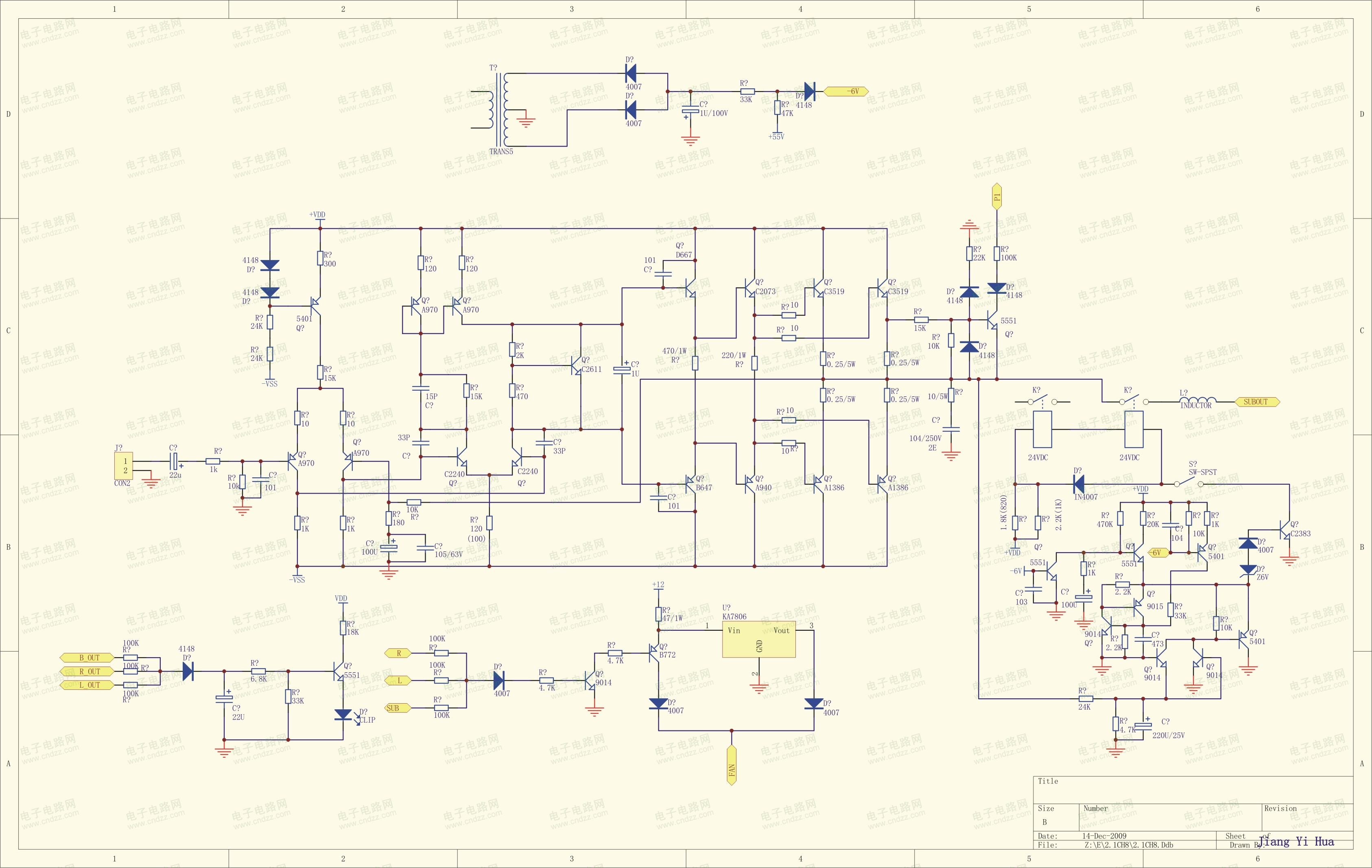

2.1声道大功率音响电路图

按图中的元件配置整体功率可以达到600W，完善的保护功能，内置分频电路，40HZ以下被切掉，低音为40-200HZ，高音为200HZ以上全部为分立元件搭建，功率管采用TOSHIBA的5200和1943，前级电路左右声道相加后进行分频处理，分频后进行小量放大，最后信号输出加有限幅电路（限幅可根据需要自行设置），电路放大部分设有过压过流、延时启动、静态保护等电路，有效的保护系统的工作状态。
