小功率极性反转电源转换器ICL7660
ICL7660是Maxim公司生产的小功率极性反转电源转换器。该集成电路与TC7662ACPA MAX1044
的内部电路
及引脚功能完全一致，可以直接替换。
（1）特性
ICL7660的静态电流典型值为170μA，输入电压范围为1.5-10V，(Intersil公司ICL7660A输入电压范围为1.5-12）工作频率为10 kHz只需外接10 kHz的小体积电容，只需外接10μF的小体积电容效率高达98％合输出功率可达700mW（以DIP封装为例），符合输出100mA的要求。

(2)内部电路与引脚功能
ICL7660提供DIP、SO，μMAX TO-99等封装形式。.

图1 ICL7660引脚图

引脚号引脚符号引脚功能1N.C空脚2CAP+储能电容正极3GND接地4CAP-储能电容负极5VOUT负电压输出端6LV输入低压电压控制端，输入电压低于3.5V时，该脚接地，输入电压高于5V时，该脚必须悬空。7OSC工作时钟输入端8V+电源输入端

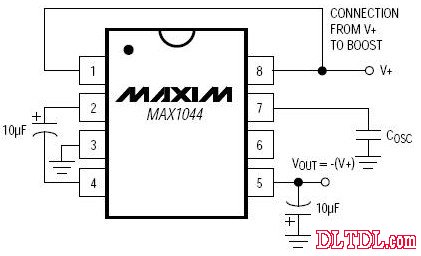

(3)应用电路
ICL7660主要应用在需要从十5V逻辑电源产生一5V电源的设备中，如数据采集、手持式仪表（PDA、掌上电脑）、运算放大器电源、便携式电话等。ICL7660有两种工作模式：转换器、分压器。‘作为转换器时，该器件可将1.5-10V范围内的输人电压转换为相应的负电压；在分压模式下工作时，它将输入电压一分为二。ICL7660作为分压器时的应用电路如图7所示。
