在 DCDC 电源设计中选择带FEI的芯片还是不带的方案？

1、前言

我是那种无法想象在电子阅读器上读书的人。新技术无法取代翻页和实际放入书签的感觉。尽管我知道电子阅读器可以容纳数千本书，它们非常便携，而且我可以购买更便宜的数字版本的书籍，但我不知道我会不会改变。

对于多年来一直使用带有外部场效应晶体管 (FET) 的控制器的有经验的电源设计人员来说，或者对于通常只使用 DC/DC 控制器或 DC/DC 转换器的任何电源工程师来说，这种感觉可能很熟悉。我们很容易陷入困境，但退后一步并确保我们不时了解大局是好的。在这篇文章中，我将深入探讨在使用具有集成 FET 的 DC/DC 降压转换器（图 1）与具有外部 FET 的 DC/DC 降压控制器（图 2）进行设计之间进行选择时的考虑因素。

图 1：DC/DC 转换器简化图

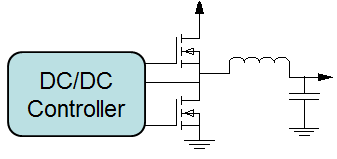

图 2：DC/DC 控制器简化图

2.使用控制器进行设计

使用控制器进行设计具有许多优势，包括灵活性、热间距、更高的输出电流和电压以及更低的成本。

与转换器相比，带有外部 FET 的控制器还具有一些技术优势。由于 FET 未集成到同一封装中，因此控制器具有更好的热间距——这是特别受热限制设计的关键特征。控制器通常还可以提供比转换器更高的输出电压和电流，从而实现转换器可能难以应对的更高功率应用。

由于我们可以灵活选择 FET，因此在许多情况下选择使用控制器将有助于节省物料清单 (BOM) 成本。控制器通常是比转换器更具成本效益的选择，当我们将节省的成本与低成本外部 FET 的节省相结合时，节省的成本确实会加起来。成本几乎是每个人的关键因素，因此能够在电源设计上节省资金是一个巨大的优势。

3.使用转换器进行设计

使用转换器进行设计还具有许多优势，例如易于使用、尺寸更小和组件更少。

如果我们不想在设计的外部电路部分（例如功率 FET）上花费大量时间，则选择使用转换器可能是一个更简单的解决方案。转换器提供更多即插即用类型的体验，如果我们的时间或资源有限，这将是完美的选择。

过去几年集成 FET 技术的改进缩小了转换器尺寸。与控制器相比，使用转换器进行设计将为我们节省更多的电路板空间。如果我们的设计空间极其有限，转换器可能是我们最好的朋友。

集成 FET 通过减少外部组件的数量和简化布局来简化设计过程。更简单的布局将有助于加快上市时间。在许多应用中，一块电路板可能包含数百个甚至数千个组件。拥有可减少组件数量的集成解决方案选项可能是选择转换器的充分理由。

4.结论

我们可以在各种应用中使用转换器或控制器，从企业服务器和通信基站到汽车和工业应用。既然我们已经阅读了有关权衡的复习资料，我们应该能够更好地为我们的设计做出最佳选择。无论我们决定走哪条路线，TI 带有集成 FET 的 DC/DC 降压转换器和 TI 带有外部 FET 的 DC/DC 降压控制器都是负载点应用的绝佳选择。
