基于STM8L平台的单相电能表解决方案
|
||||||||||||
|
||||||||||||
STM8L152是ST公司推出的低功耗处理器,在运行模式下,功耗低至150 μA/MHz。外接CS5464计量器件,在完成计量任务的基础上还完成常规电表的显示、485及红外通信等功能。内置DL/T 645协议,以实现485抄表功能。485通信采用Intersil公司出品的ISL3152,具有±16.5KV ESD保护功能。实时时钟采用Intersil公司出品的ISL12022M,该芯片内置高精度晶振,具有模拟/数字PPM补偿功能,具有±5PPM的超低温漂指数,保证了电表内部时钟的精准。 |
||||||||||||
|
||||||||||||
|
||||||||||||
|
||||||||||||
![]() |
||||||||||||
|
||||||||||||

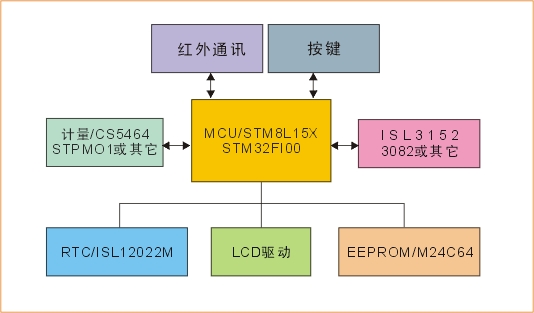

![]() 单相电能表方案组成框图 |
||||||||||||
|
||||||||||||
|
||||||||||||
