LM324应用电路图

发布人:fanxiaoxi 时间:2025-05-06 收藏
LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。可工作在单电源下,电压范围是3.0V-32V或16V.

LM324的特点:

1.短跑保护输出
2.真差动输入级
3.可单电源工作:3V-32V
4.低偏置电流:最大100nA(LM324A)
5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源
8.行业标准的引脚排列
9.输入端具有静电保护功能

LM324应用电路图:

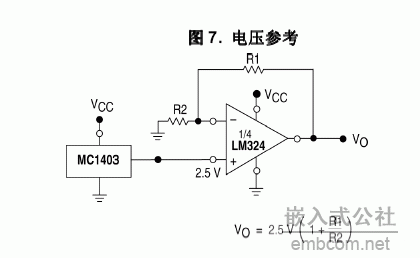

  1. LM324电压参考电路图

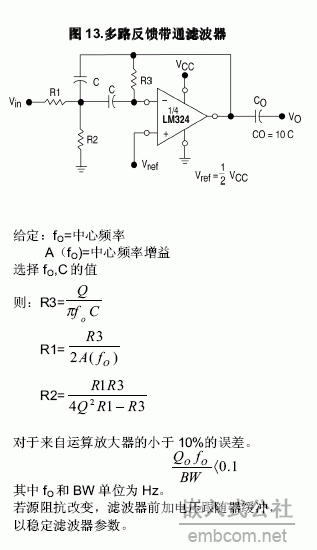

2.LM324多路反馈带通滤波器电路图

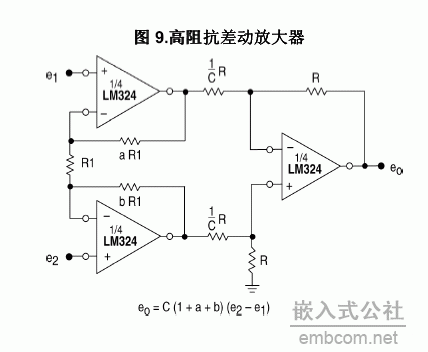

3.LM324高阻抗差动放大器电路图


4.LM324函数发生器电路图

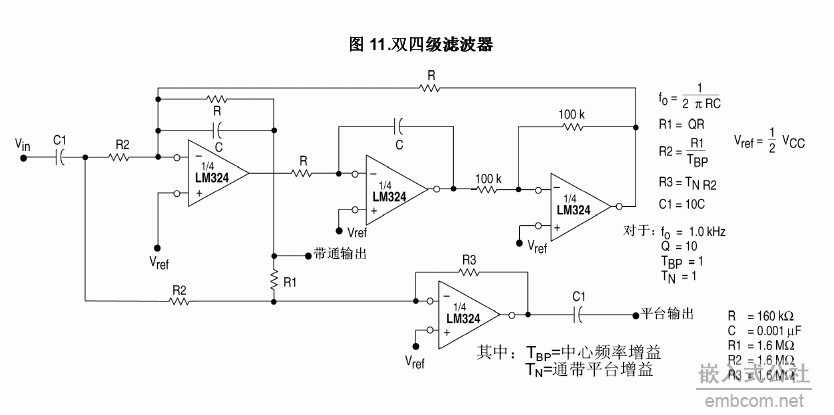

5.LM324双四级滤波器

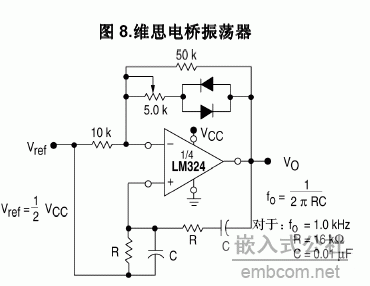

6.LM324维思电桥振荡器电路图

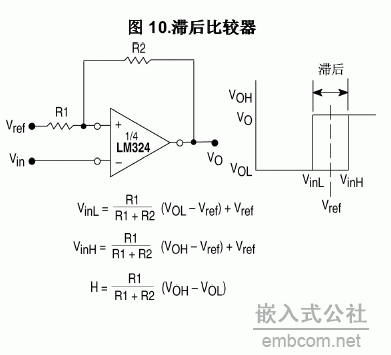

7.LM324滞后比较器电路图
