用6P1 DIY一款推挽功放

　　该推挽式扩音机输出为2只6P1，倒相用1只6N1，电压放大用1只6N1，整流用一只524P。

　　6P1主要用做电子管收音机功放，6P1为束射四极管，输出功率4.8W，屏极耗散功率12W。6P1作功放音质并不差，在上世纪的国家一级收音机中几乎均用6P1作单端功放，是价格最便宜的功放管。6N1是低频双三极管，自偏栅压。在上世纪大型扩音机机中常见其身影，音质也不差，如红波K150-1扩音电压放大就是用的6N1。6N1、6P1可谓质优价廉，货源充足。若按该图制作，有些地方耍做修改。

　　为了使电路更简洁，取消了原文的高低音调节电路，对栅偏压电阻阻值做了修改。第一级栅偏压电阻用l00kΩ，第二级用1MΩ。第一级电子管的输出不需要很大，就可以保证第二级电子管栅极得到额定的激励电压。要避免由于第一级增益很大而导致失真增大。

　　倒相电子管的第一个三极管放大后的电压，加在末级管V3的栅极上，其输出通过电阻Rl0、Rll分压，又加到第二个三极管栅极。音频信号经倒相后输出到V46P1栅极。R13的阻值要正确选择，使得倒相管两组的输出电压相等。倒相级的作用主要是获得反相的输出电压，放大倍数并不重要。

　　电源变压器绕制数据：用厚度0.5mm～0.3mm的EI-30型硅钢片，叠厚45mm，初级用φ0.35mm的漆包线绕946匝，次级高压线圈300V×2、120mA，用φ0.22mm的漆包线绕2580匝，在1290匝处抽中心头。次级整流灯丝线圈5V/2A，用φl.0mm直径漆包线绕22匝，次级6.3V/2A灯丝线圈，用φ1.12mm漆包线绕27匝。初级线圈绕好后，外面再绕一层做屏蔽层，一端悬空，另一端接地。这个电源变压器只供1个声道用电，双声道用2个电源变压器。

　　输出变压器铁心用0.35mmEI-25优质硅钢片，叠厚25mm，初级线圈Ⅰ、Ⅱ、Ⅲ、Ⅳ，用φ0.12mm漆包线分段绕成1188匝的线圈4个，各个线圈按同一方向绕制。线圈V用φl.0mm漆包线绕90匝，引出3.5Ω抽头，这一段线圈包在初级线圈中，线圈Ⅵ绕在初级线圈之外。

　　再用φ0.7mm漆包线绕3.5Ω～6Ω段，接着用φ0.5mm漆包线绕69匝为6Ω～15Ω的一段，各个线圈按同一方向绕制，使用时V和VI是串联起来的。输出变压器分段和接线如右图所示。绕组在铁心的位置如左图所示。

　　实际上以上输出变压器适应不了目前音箱阻抗。目前音箱阻抗主要有8Ω和4Ω。所以，输出变压器二次侧输出端子阻抗要改为4Ω、8Ω和0Ω三个端子。现计算如下：

　　二次侧漆包线线径统一为φl.0mm，各个绕组匝数要重新计算。输出变压器一、二次侧阻抗与线圈匝数之间的关系式为

　　所以，0～4Ω线圈94匝，4Ω～8Ω线圈匝数为134-94=40匝。改制后的输出变压器接线图如下图所示，绕组在铁心的位置不变。

　　由于负反馈取样电阻原接在15Ω端子上，现取消了15Ω端子，需重新计算反馈取样电阻阻值。15Ω端子与8Ω端子差别在输出电压幅度不一样。

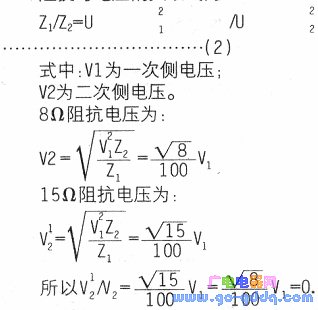

　　阻抗与电压的关系式为：

　　73，所以，8n端子电压幅度只有15Ω端子的73%。原负反馈电阻阻值为l0kΩ，现调整为l0k×73%=7.5kΩ。

　　功放调试：

　　先调推挽级，先测量R19电阻上的压降，其压降在12.5V左右。静态电流为12.5V/300Ω=42mA。若相差太大，调整R19的阻值来达到接近12.5V。

　　再测两个6P1的屏流，相差应在5%以内，若超出5%，调整R13与R14阻值。

　　若调不好，则为两个6P1特性相差较大，更换6P1再调。

　　末级调好以后，再调倒相级。调整时，将两个6P1的屏极接在一起，R13换上50kΩ电位器，用手指按在第一个倒相管栅极，调动50kΩ电位器，使功放输出外接扬声器交流声最少。这时V3和V4栅极上信号电压正好相等，这时50kn电位器阻值即为最佳值，用固定电阻代替即可。注意，胆机不允许负载开路，否则会损坏输出变压器。

　　这台功放最大输出功率为10W×2，推动8英寸50w以下音箱没有问题，音质虽然比不上300B，但用于一般音乐欣赏足够。
