设计综述:
本参考设计Zigbee部分采用Silicon Labs公司的EM35x芯片, 业内领先的基于 ARM® Cortex®-M3 的 Zigbee SoC 系列,可在一个紧凑的封装内提供无与伦比的性能、功耗和代码密度。EM35x 系列结合了一个 2.4 GHz IEEE 802.15.4 的无线电收发器,具有受硬件支持的强大的网络级调试功能。这些设备和工具结合ARM 工具的强大生态系统,使 OEM 可以简化开发过程,并缩短上市时间。EM35x SoC 与 EmberZNet PRO 紧密集成,支持Mesh、Star 网,支持中间路由转送功能,符合 Zigbee 要求的网状网络软件,也是市场上部署最广泛的 Zigbee 平台。
本参考设计蓝牙部分采用Silicon Labs公司的BLE模块BGM111,内嵌Bluetooth SMART模块,预装载Bluetooth 4.1,可升级到4.2以及更高版本,内部集成的高效天线能确保RF设计运行的一致性,直线通信距离保守为150m至200m。
系统框图:

本演示板由4个模组组成,分别由:
● 网关(Gateway):蓝牙模块BGM111+EM357 协调器DEMO
● 路由1(Router):Light,可以与End Device绑定
● 路由2(Router):Light,可扩展其他类设备
● 终端(End Device):可通过网关或路由控制、如灯控开关、调光功能等
● 路由功能(Router Control):网关通过路由1控制终端。若路由1无法工作,则可通过路由2控制终端

点击查看高清图

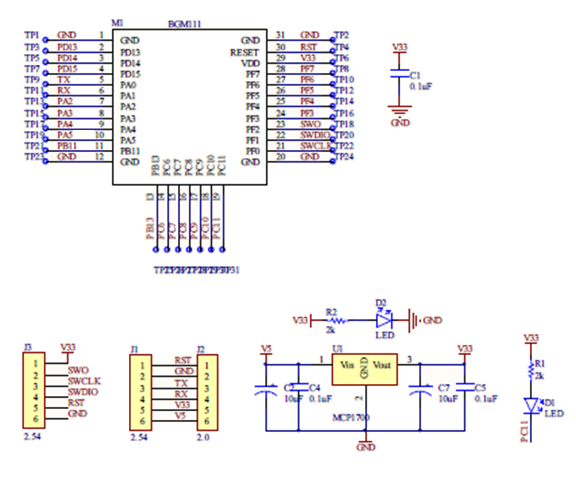

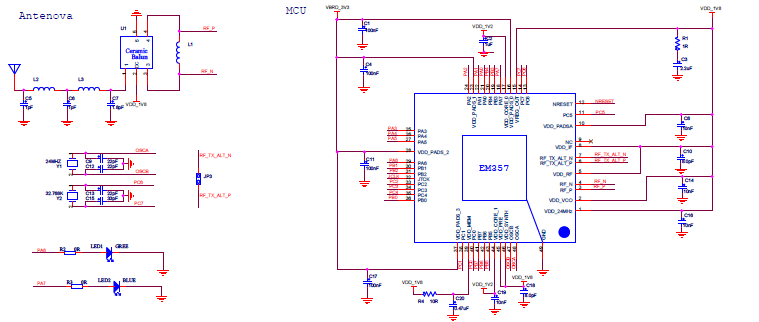

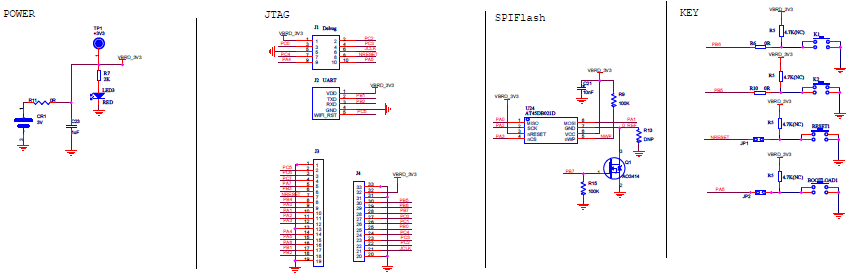

原理图:


点击查看高清图


点击查看高清图

点击查看高清图


功能特点:
● 融合BLE蓝牙模块和Zigbee模块特点,实现从手机与节点的通信
● 实现Zigbee自组网、灯控和绑定功能演示,实现Zigbee网络与蓝牙的信息交互
● 演示套装可插外电完成演示,也可以实现电池供电完成演示。
电气参数:
● 工作电压:2.1–3.6 V
● 工作电流:RX 26mA;TX 31mA
● RF 性能:TX +3dbm,加PA 可配+8dbm,RX -102dbm(1% PER)
● 安全性: Security 安全机制AES128 加密引擎
● 预装载Bluetooth 4.1,可升级到4.2以及更高版本
● 蓝牙通信距离100M+
目标应用:
● 家庭无线自动化与控制
● 楼宇自动化与控制
● 智慧能源等
推荐型号:

数据手册:
EM35X
http://www.silabs.com/documents/public/data-sheets/EM35x.pdf
BGM111
http://www.silabs.com/documents/login/data-sheets/BGM111_datasheet.pdf
