电子元件基础知识
一 电阻器
电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。
１、电阻器的种类
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。而红颜色的电阻，是ＲＪ型的。一般老式电子产品中，以绿色的电阻居多。为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
? ? 电阻器当然也有功率之分。常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）
２、电阻器的标识
这些直接标注的电阻，在新买来的时候，很容易识别规格。可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。所以在弯脚的时候，要特别注意。在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。而且，电阻器元件越做越小，直接标注的标记难以看清。因此，国际上惯用“色环标注法”。事实上，“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用４个色环表示，有的用５个。有区别么？是的。４环电阻，一般是碳膜电阻，用３个色环来表示阻值，用１个色环表示误差。５环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环也是表示误差。下表是色环电阻的颜色-数码对照表：
颜色
有效数字
乘数
允许偏差
黑色
0
10的0次方
棕色
1
10的1次方
+/- 1%
红色
2
10的2次方
+/- 2%
橙色
3
10的3次方
-----
黄色
4
10的4次方
-----
绿色
5
10的5次方
+/- 0.5%
蓝色
6
10的6次方
+/- 0.2%
紫色
7
10的7次方
+/- 0.1%
灰色
8
10的8次方
-----
白色
9
10的9次方
+5~-20%
无色
-----
-----
+/- 20%
银色
-----
-----
+/- 10%
金色
-----
-----
+/- 5%
(录入编辑：电路图网dltdl.com)色环电阻的规则是最后一圈代表误差，对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。不要怕，记住颜色和数码就行啦，其他的不用记。有一个秘诀：面对一个色环电阻，找出金色或银色的一端，并将它朝下，从头开始读色环。例如第一环是棕色的，第二环是黑色的，第三环是红色的，第四环是金色的，那么它的电阻值是1、0，第三环是添零的个数，这个电阻添2个零，所以它的实际阻值是1000Ω，即1kΩ。
３、可变电阻

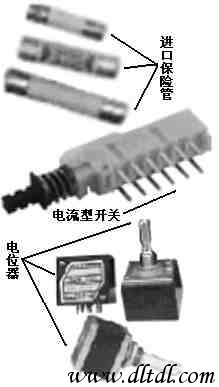

可变电阻又称为电位器，电子设备上的音量电位器就是个可变电阻。但是一般认为电位器都是可以被手动调节的，而可变电阻一般都较小，装在电路板上不经常调节。可变电阻有三个引脚，其中两个引脚之间的电阻值固定，并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。这样，可以调节电路中的电压或电流，达到调节的效果。
电位器也可理解成阻值可变的可调电阻，但它并不同于可变电阻，电位器的引脚都在3脚以上。电位器的作用主要是调节各种信号或电压的值，除了主机中的各板卡以外，它的使用还是很广泛的，从彩显到有源多媒体音箱几乎所有设备都有电位器的存在。在通常情况下，我们最好不要去动电路中的电位器（机外各种调节旋钮电位器除外），尤其是电源部分的，因为很多值我们在手工条件下是根本无法调节到最佳值的。当然，如果是因为损坏而一定要更换时就另当别论了，但是也一定要选用同一规格的电位器且要把它调到和原电位器差不多的条件下再试机，这样做就可保险一些了。另外电位器的制作材料也是不尽相同的，大体上分三类：金属膜电位器、合成碳质电位器、金属－玻璃釉电位器。
注：在电路中电位器的符号为“W”。
４、特种电阻
光敏电阻是一种电阻值随外界光照强弱（明暗）变化而变化的元件，光越强阻值越小，光越弱阻值越大。其外形和电路符号如图2所示。如果把光敏电阻的两个引脚接在万用表的表笔上，用万用表的R×1k挡测量在不同的光照下光敏电阻的阻值：将光敏电阻从较暗的抽屉里移到阳光下或灯光上，万用表读数将会发生变化。在完全黑暗处，光敏电阻的阻值可达几兆欧以上（万用表指示电阻为无穷大，即指针不动），而在较强光线下，阻值可降到几千欧甚至1千欧以下。
利用这一特性，可以制作各种光控的小电路来。事实上街边的路灯大多是用光控开关自动控制的，其中一个重要的元器件就是光敏电阻（或者是光敏三级管，一种功能相似的带放大作用的半导体元件）。光敏电阻是在陶瓷基座上沉积一层硫化镉（CdS）膜后制成的，实际上也是一种半导体元件。新村里声控楼道灯在白天不会点亮，也是因为光敏电阻在起作用。我们可以用它制作电子报晓鸡，清晨天亮时喔喔叫。
热敏电阻是一个特殊的半导体器件，它的电阻值随着其表面温度的高低的变化而变化。它原本是为了使电子设备在不同的环境温度下正常工作而使用的，叫做温度补偿。新型的电脑主板都有CPU测温、超温报警功能，就是利用了的热敏电阻。
二 电容器
电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。与电阻器相似，通常简称其为电容，用字母C表示。顾名思义，电容器就是“储存电荷的容器”。尽管电容器品种繁多，但它们的基本结构和原理是相同的。两片相距很近的金属中间被某物质（固体、气体或液体）所隔开，就构成了电容器。两片金属称为的极板，中间的物质叫做介质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。
不同的电容器储存电荷的能力也不相同。规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。电容的基本单位为法拉（F）。但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用微法（μF）、纳法（nF）、皮法（pF）（皮法又称微微法）等，它们的关系是：1法拉（F）= 1000000微法（μF） 1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）
在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点，一般1μF以上的电容均为电解电容，而1μF以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正（+）、负（-）极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则没有极性。
把电容器的两个电极分别接在电源的正、负极上，过一会儿即使把电源断开，两个引脚间仍然会有残留电压（学了以后的教程，可以用万用表观察），我们说电容器储存了电荷。电容器极板间建立起电压，积蓄起电能，这个过程称为电容器的充电。充好电的电容器两端有一定的电压。电容器储存的电荷向电路释放的过程，称为电容器的放电。
举一个现实生活中的例子，我们看到市售的整流电源在拔下插头后，上面的发光二极管还会继续亮一会儿，然后逐渐熄灭，就是因为里面的电容事先存储了电能，然后释放。当然这个电容原本是用作滤波的。至于电容滤波，不知你有没有用整流电源听随身听的经历，一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容，造成耳机中有嗡嗡声。这时可以在电源两端并接上一个较大容量的电解电容（1000μF，注意正极接正极），一般可以改善效果。发烧友制作HiFi音响，都要用至少1万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越接近直流，而且大电容的储能作用，使得突发的大信号到来时，电路有足够的能量转换为强劲有力的音频输出。这时，大电容的作用有点像水库，使得原来汹涌的水流平滑地输出，并可以保证下游大量用水时的供应。(录入编辑：电路图网dltdl.com)
电子电路中，只有在电容器充电过程中，才有电流流过，充电过程结束后，电容器是不能通过直流电的，在电路中起着“隔直流”的作用。电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性。那么交流电为什么能够通过电容器呢？我们先来看看交流
