APF PCS 有源电力滤波器电路图

APF PCS是一种进行电流检测和电流注入的电力电子产品。工作原理为：通过实时检测负载电流波形，滤除波形中的基波(50/60Hz)成分，将剩余部分的波形反向，通过控制IGBT的触发，将反向电流注入供电系统中，实现滤除谐波、动态补偿系统波动、抑制谐振、提高功率因素等功能。

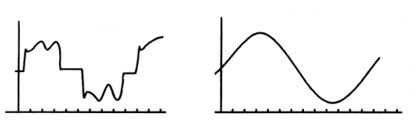

原始电流波形 用APF PCS后的电流波形

　　电气参数：
　　额定电压：208--480V，允许偏差±10%。频率：50/60Hz, ±3 Hz。
　　技术指标：谐波电流THD 5%, TDD 5%, 谐波次数n=2～50。谐波电压THD 5%, 谐波次数n=2～50。滤波效果符合ANSI/IEEE std 519-1992, GB/T14549-93。功率因素 COSФ0.9。响应速度 20 kHz。
　　使用环境：
　　运行温度：0°C～+40°C。储存温度：-40°C～+65°C。环境湿度：0%～95%, 不凝结。海拔高度：2000M。
　　结 构：
　　标准结构：挂墙安装，落地安装，开放式底座(可选)。
　　保 护：
　　输入熔断器：690V, 20000AIC。冲击耐压：T 级。容量：IEEE C62.41-1991。过载能力：100% 额定值。
　　显示与控制：
　　显示屏：数字显示、2行, 每行20字母。操作按键：运行、停止、设定、输入、上下滚屏。指示灯：运行(绿)。信息诊断：英语。
