基于STM32平台的三相电能表解决方案

作者:angelazhang时间:2014-12-18浏览次数:2916

基于STM32平台的三相电能表解决方案

◇ 产品方案说明 ◇


STM32F103RBT6是ST公司推出的基于ARM Cortex内核的高性能处理器,具有1.25DMIPS/MHz的处理能力,可以轻松实现对ADI公司出品的六通道ADC芯片 AD73360的控制,并利用公司自主研发的有关算法计算出三相中的各单相电压、电流值及有功功率、无功功率、功率因素、电能量、三相的有功、无功、电能量等值。并利用STM32系列MCU的高性能完成三相电的谐波分析,实现电能计量及电能质量分析的功能。在完成计量任务的基础上还完成常规电表的显示、485及红外通信等功能。内置DL/T 645协议,以实现485抄表功能。485通信采用Intersil公司出品的ISL3152,具有±16.5KV ESD保护功能。实时时钟采用Intersil公司出品的ISL12022M,该芯片内置高精度晶振,具有模拟/数字PPM补偿功能,具有±5PPM的超低温漂指数,保证了电表内部时钟的精准。


◇ 产品特性 ◇


每相每周波160点高速采样,保证电能计量精度

电能表性能指标符合GB/T 17215、(IEC61036)、GB/T 15284-2002的要求
RS485通信协议符合行业标准DL/T 645


◇ 评估板 ◇

STM32F103RBT6评估板

◇ 组成框图 ◇

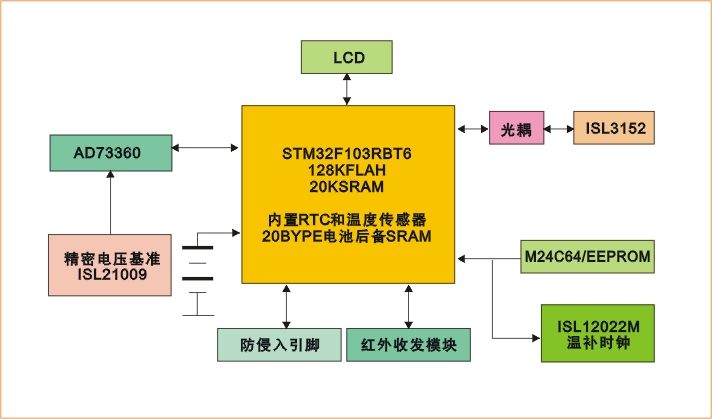

STM32F103RBT6组成框图
三相电表方案组成框图

◇ 器件选型表 ◇

产品型号 描述
STM32F103RBT6 高性能ARM Cortex-M3核MCU
ISL12022M 高精度温补实时时钟
ISL21009 高精度电压基准
MCP3063DR2G 带ADJ端的DC/DC电源芯片
ISL3152EIBZ-T 485接口芯片
AD73360 六路同步16位ADC
FM24CL64 8K铁电存储器


数据手册

STM32F103RBT6 产品数据手册(英文)
